Серия KGK G3 — Описание

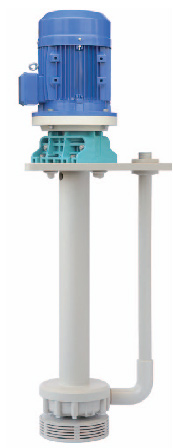

Насосы B80 KGK G3 серии были разработаны для промышленной эксплуатации с установкой в закрытых (негерметичных) или открытых емкостях.
Особенности конструкции гарантируют долгий срок службы и безопасность эксплуатации.
Никакие металлические детали не соприкасаются с перекачиваемой средой.
Точность изготовления деталей, равномерность толщины стенок корпуса гарантирует высокий уровень механической прочности.
Специальное уплотнение предохраняет двигатель и окружающую среду от проникновения паров и газов из перекачиваемой жидкости.
Серия химических насосов B80 KGK G3 включает в себя 18 моделей разных размеров и рабочих характеристик. Взаимозаменяемость отдельных узлов и элементов конструкции позволяет разработать оптимальное решение для каждой конкретной задачи.
| B80 KGK G3 | |
|---|---|
| Подача, м3/ч | от 60 до 70 |
| Напор, м | от 13 до 85 |
| Температура, °С | 90 |
| Плотность, кг/дм3 | 2 |
| Вязкость, мПа*с | 75 |
| Длина погружной части, мм | от 500 до 4000 |
| Удлинение всасывающего патрубка, мм | до 2000 |
Насосы серии G3 могут быть одно- и дву- ступенчатой версии: одно рабочее колесо или два, расположенных последовательно друг за другом. Специальная геометрия насоса минимизирует вибрацию и радиальную нагрузку на подшипники.
Эластичная муфта передает крутящий момент от двигателя к насосу. Двигатели насосов серии G3 оснащены роликовыми радиально-упорными подшипниками.
Жидкость выкачивается из емкости, попадая на выходе насоса в вертикальный напорный патрубок. Жидкость, поднимающаяся внутри погружной колонны, возвращается в емкость через перепускные отверстия.
В стандартном исполнении на расположенный по оси насоса всасывающий патрубок устанавливается фильтр.
Версии уплотнений для насосов B80 KGK:
- VR – статико-динамическое (стандарт). Эластичное кольцо, надежно предохраняет при давлении паров до 60 мбар
- VL - смешанное (oпционально). Динамическое дефекторное кольцо для давления до 100мбар.
- VF - “жидкий барьер” (oпционально). Специальный контур со сжатым воздухом или жидкостью надежно предохраняет при давлении паров до 200 мбар
Насосы серии B80 KGK G3 выпускаются в трех исполнениях по материалу:
- WR – WRG Пластик на основе полипропилена (PP), устойчив к действию широкого спектра жидкостей. G - для упрочнения армирован стекловолокном.
- FC – FCG Фторопласт (PVDF). Обладает хорошей устойчивостью к абразивным средам и высокой механической прочностью. G - для увеличения прочности, длины погружения и повышения точности изготовления армируется углеволокном.
- WF – WFG Пластик на основе полипропилена (PP), G - армированного стекловолокном. Рабочее колесо из PVDF, что повышает устойчивость к температуре и абразивам.
